Menyambungkan solar panel secara Seri dan Paralel
Kebutuhan voltase yang besar diperlukan untuk mengaktipkan controller panel surya yang didesain secara khusus menggunakan volatase yang lebih tinggi untuk beberapa merk/jenis controller. Secara umum solar panel menghasilkan voltase 12v dan 24volt, untuk mendapatkan voltase yang lebih besar dari solar panel diperlukan penyambungan solar panel secara seri seperti gambar.
Pada gambar diatas terdapat 3 solar panel dengan Voltase sama dan arus sama yaitu 6Volt/3Ampere, setelah panel disambungkan secara seri maka didapatkan Voltase sebesar V1 + V2 + V3 menjadi 18 Volt, sedangkan Arusnya tetap 3Ampre.
Bagaimana bila salah satu panel memiliki Arus lebih kecil atau lebih besar, misalnya Panel Pertama 6V/3A, panel B 6V/1A dan Panel C sebesar 6V/3A, maka hasil yang diperoleh adalah mengambil nilai terkecil Arus yaitu di panel B dengan tegagan 1A.
Jadi Hasil Bila panel B dengan Arus 1A maka total Tegagan sebesar 18Volt dan Arus 1 Ampere.

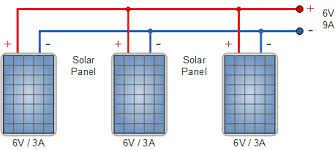

sedangkan untuk mendapatkan arus yang bertambah dengan cara menyambungkan secara paralel solar panel seperti gambar dibawah menyambungkan kabel positip dengan kabel positip solar panel dan kabel negatif dengan kabel negatif solar panel.
Dari gambar paralel solar panel diatas Tegangan solar panel akan tetap 6Volt sedangkan Arus akan menjadi 9Ampere.
Bagaimana apabila kita menggabungkan solar panel secara seri dan paralel seperti gambar dibawah, berapa Tegangan dan Arus yang didapatkan bila masing-masing solar panel memiliki Tegangan dan Arus sama sebesar 6Volt/3Ampere.
